SZCZELIWO DŁAWNICOWE ARAMPAK ZG 320, XG 340 I AG 360

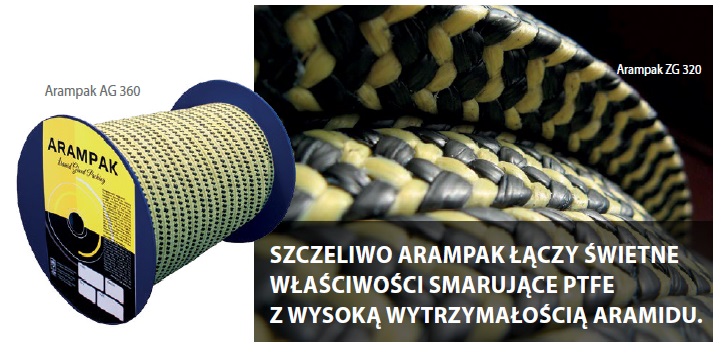

Szczeliwa dławnicowe Arampak AG, Arampak XG i Arampak ZG to trzy warianty tego samego sznura uszczelniającego. Wykonane są z tych samych materiałów, posiadają te same parametry eksploatacyjne i przeznaczone są do podobnych zastosowań. Szczeliwa te różnią się sposobem wykonania splotu, który wpływa na wytrzymałość konstrukcji. Szczeliwo Arampak AG 360 wykonane jest z ekspandowanej grafitowej przędzy wzmocnionej aramidowymi narożami. Szczeliwo Arampak XG 340 również wykonane jest z ekspandowanej przędzy grafitowej i posiada aramidowe naroża, ale dodatkowo przędza grafitowa przepleciona jest przędzą aramidową. Dzięki temu szczeliwo wzmocnione jest zarówno wzdłuż jak i w poprzek. Szczeliwo Arampak ZG wykonane jest z tych samych rodzajów przędzy, jednak posiada charakterystyczny splot w postaci „zebry”, który sprawia, że siła skoncentrowana jest wzdłuż splotu. Poniżej znajduje się dokładniejszy opis tych wariantów szczeliwa Arampak.

Szczeliwo Arampak ZG 320

Szczeliwo hybrydowe wykonane jako kompozycja grafitowanej przędzy z PTFE z przędzą aramidową. To szczeliwo posiada charakterystyczny splot „zebra”, w wyniku którego siła koncentruje się wzdłuż jego splotu. Dodatkowo produkt jest impregnowany dyspersją PTFE w celu redukcji tarcia i poprawy właściwości uszczelniających.

Właściwości szczeliwa Arampak ZG 320

Wzmocnienie splotu włóknem aramidowym chroni uszczelnienie przed szybkim zużyciem w strefie poddanej silnemu wpływowi medium w pompach. Co więcej, grafitowane PTFE nadaje elastyczności, jednocześnie zmniejszając tarcie i poprawiając odprowadzanie ciepła.



Szczeliwo Arampak XG 340

Szczeliwo hybrydowe wykonane z ekspandowanej, grafitowanej przędzy PTFE przeplatanej włóknem aramidowym. Arampak XG ma charakterystyczny splot zebra-narożnikowy, który wzmacnia szczeliwo zarówno wzdłuż jak i w poprzek. Ponadto, impregnacja PTFE uszczelnia przestrzenie między włóknami, redukuje tarcie i poprawia właściwości ślizgowe.

Właściwości szczeliwa Arampak XG 340

Naroża wzmocnione aramidem chronią uszczelnienie przed szybkim zużyciem w strefie poddanej silnemu wpływowi medium zarówno w pompach tłokowych jak i wirowych. Natomiast, grafitowane PTFE nadaje elastyczności, jednocześnie zmniejszając tarcie i poprawiając odprowadzanie ciepła.

Szczeliwo Arampak AG 360

Szczeliwo hybrydowe wykonane z ekspandowanej, grafitowanej przędzy PTFE przeplatanej włóknem aramidowym. Arampak AG ma charakterystyczny splot narożnikowy, który wzmacnia naroża szczeliwa. Ponadto, impregnacja PTFE uszczelnia przestrzenie między włóknami, redukuje tarcie i poprawia właściwości ślizgowe.

Właściwości szczeliwa Arampak AG 360

Naroża wzmocnione włóknem aramidowym chronią uszczelnienie  przed szybkim zużyciem w strefie poddanej silnemu wpływowi medium w pompach. Co więcej, grafitowane PTFE nadaje elastyczności, jednocześnie zmniejszając tarcie i poprawiając odprowadzanie ciepła.

Zakres zastosowań szczeliw dławnicowych Arampak

Hybrydowe szczeliwa Arampak przeznaczone są do pomp tłokowych, ze względu na wzmocnione naroża, jak również do pomp wirowych ze względu na splot zebra. Aramid szczególnie zalecany jest na pierścienie zamykające w zestawach pakunków do mediów o silnym oddziaływaniu dynamicznym lub mocno zanieczyszczonych cząstkami stałymi, jak: systemy drenażu, przepompownie ścieków i hydrotransport. Szczeliwa z seri Arampak typu AG, XG i ZG mogą być stosowane wymiennie.

Zakres
zastosowań

Zakres zastosowań szczeliw Arampak Zakres zastosowań szczeliw Arampak Zakres zastosowań szczeliw Arampak
Temperatura -100 do 260°C
Pmax (bar) 30 60 20
Zakres pH 3 do 12 pH
VL (m/s) 20 4 2

Limity i
współczynniki
operacyjne

Wsp. obciążenia pV ~ 400 bar*m/s
Średnia gęstość ρ ~ 1.4 g/cc
Minimalna twardość tulei ~ 50 HRC



Pakowanie i sposób dostawy

Szczeliwa Arampak są dostarczane na szpulach w pudełkach tekturowych po 2,5 kg dla małych rozmiarów do S8 (profil kwadratowy 8x8mm) oraz na szpulach 5 kg dla rozmiarów S10 i większych. Szpule zapakowane są w kartonie zbiorczym 460x460x290 po 20 kg netto. Większe zamówienia dostarczane są na palecie EPAL z w ilości 16 kartonów i wadze netto 320 kg.

Zakres rozmiarów

Profile kwadratowe w zakresie S6 do S25 mm są dostępne ze stanów magazynowych. Tabela poniższa przedstawia przelicznik długości z kilograma oraz minimalne długości nawoju szczeliwa na jednostkowym opakowaniu.

Kwadrat [mm] S6 S8 S10 S12 S14 S15 S16 S18 S20 S22 S25 S30
Przelicznik m/kg 18,5 10,5 6,9 4,9 3,6 3,2 2,8 2,2 1,8 1,5 1,15 0,57
Typ szpuli 2,5 kg 5 kg lub 25 kg 25 kg
Min. długość (m) 46 26 34 24 18 16 14 11 8,9 37 29 20
