Prawidłowy sposób podania wymiarów

1. Wstępna identyfikacja

Na początek trzeba zawsze sprawdzić i zapisać tabliczkę znamionową pompy czy typ uszczelnienia wybity na samym uszczelnieniu (jeśli występuje i jest czytelny).

Pierwszą czynnością jest zawsze identyfikacja danego typu uszczelnienia – przynajmniej podobnego.

Jeśli nie jesteś pewny, jaki typ posiadasz, prześlij nam kilka zdjęć – zrobimy to za Ciebie.



2. Pomiar

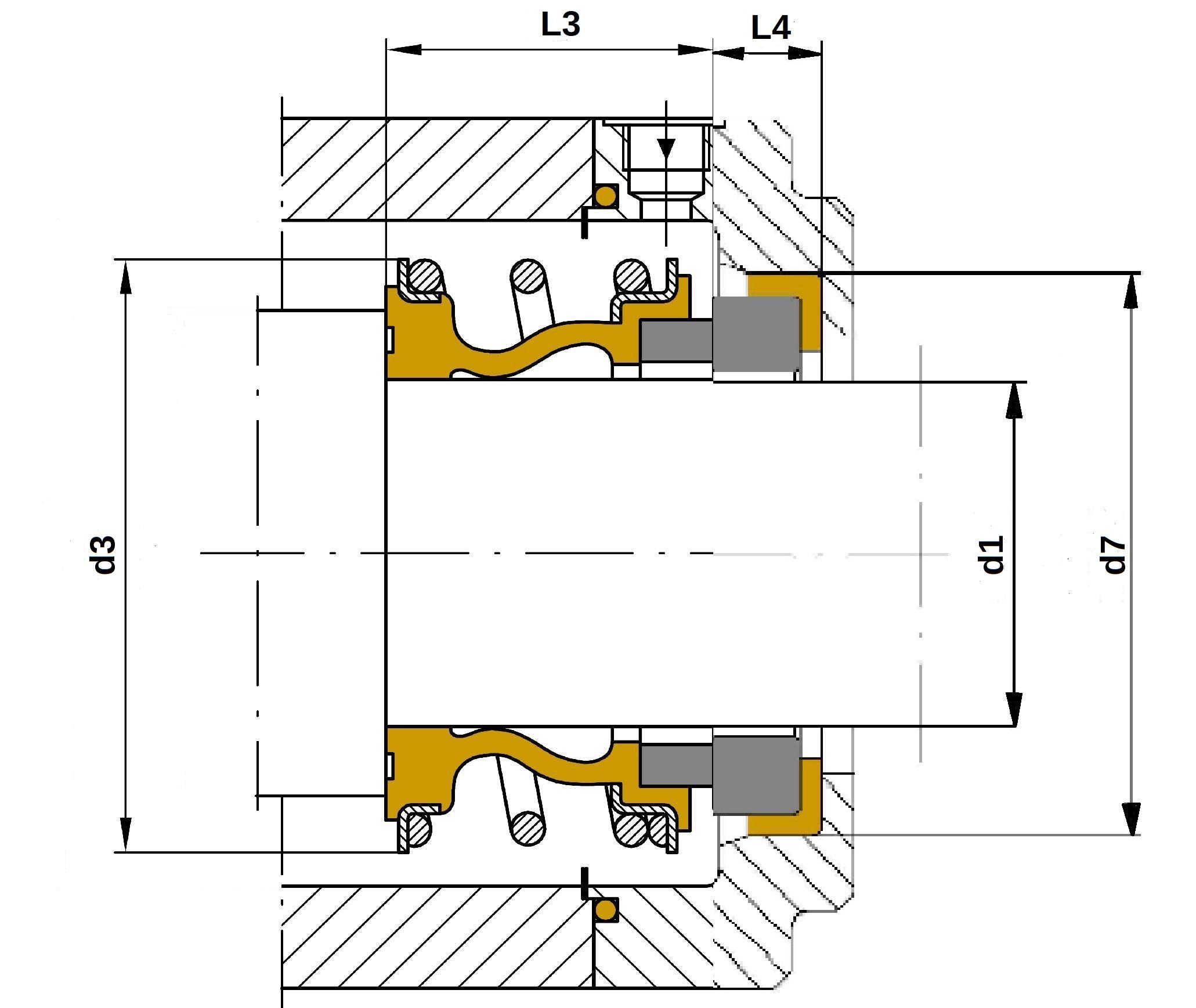

Należy zmierzyć najważniejsze wymiary uszczelnienia wymienione na rysunku technicznym:

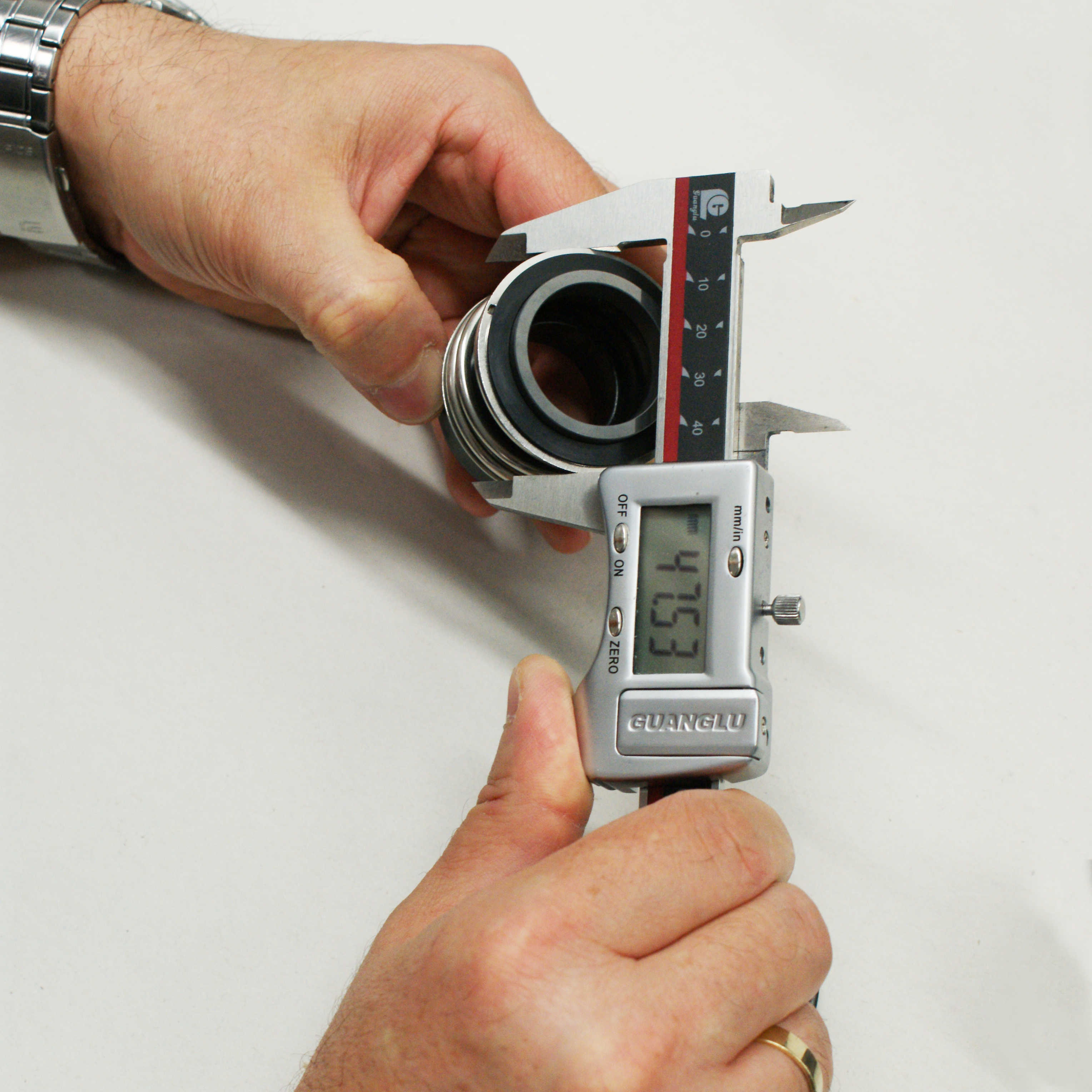

[ d1 ] Pomiar średnicy wałka lub tulei w miejscu usytuowania uszczelnienia – jeśli mamy do czynienia z wałem dwustopniowym trzeba zmierzyć obie średnice. Jeśli mamy samo uszczelnienie należy zmierzyć dokładnie średnicę wewnętrzną części ruchomej w miejscu styku (uszczelnienia) z wałem.

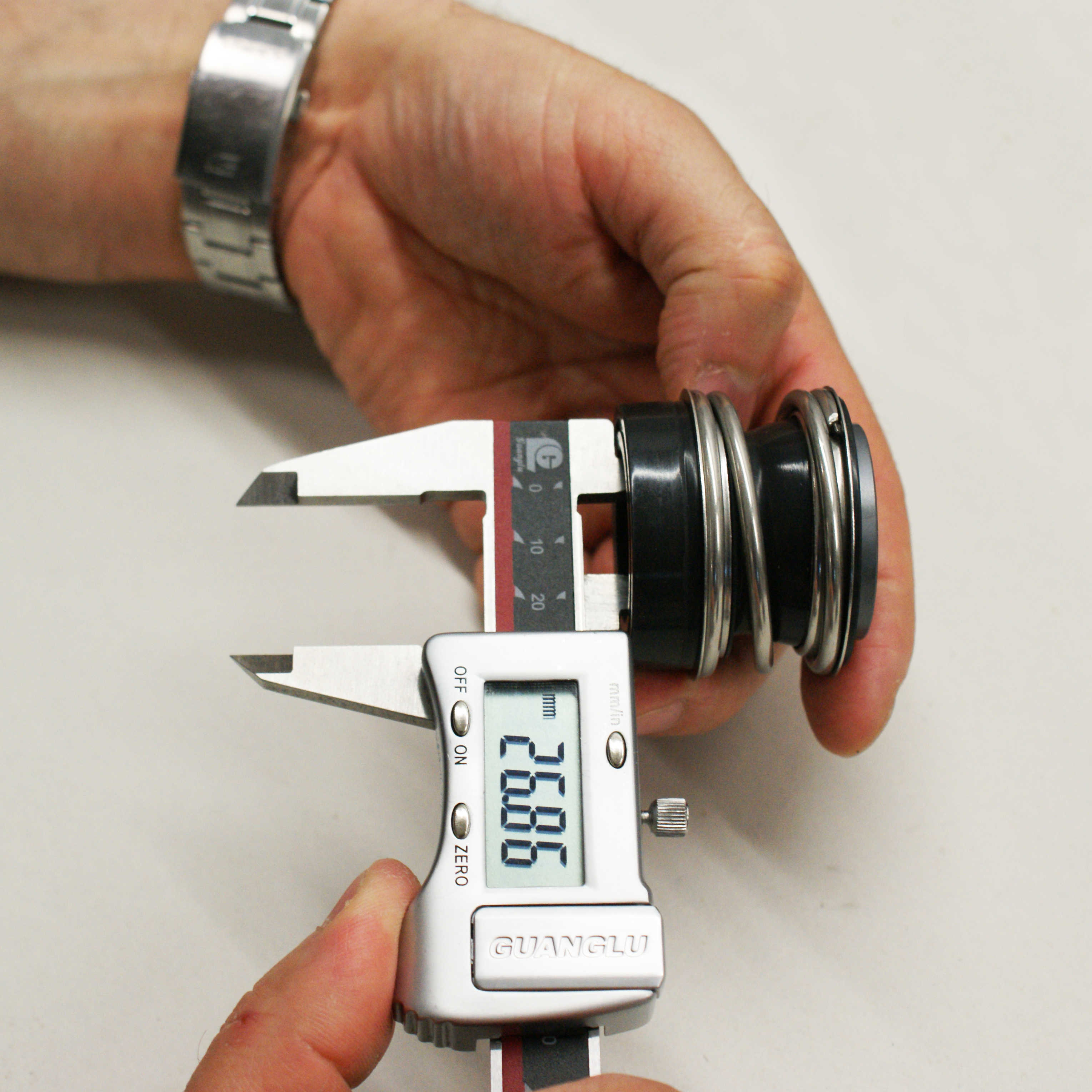

[ L3 ] Należy zmierzyć całą długość części ruchomej wraz z pierścieniem ślizgowym bez ściskania. Uwaga w naszym katalogu wymiar ten jest zawsze podany w długości roboczej czyli przy prawidłowym ugięciu już po zamontowaniu w pompie czy mieszadle.

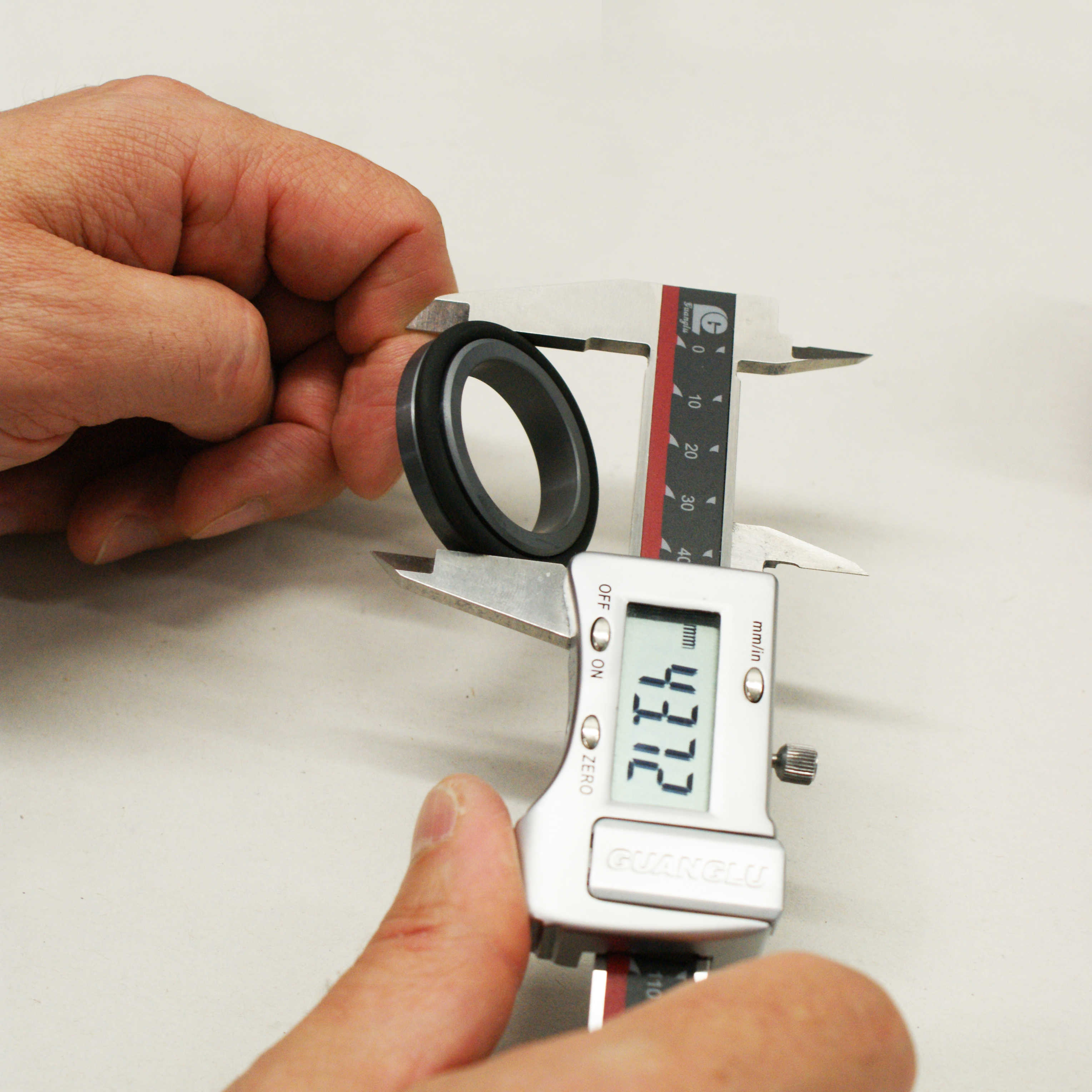

[ d7 ] Najczęściej możemy spotkać pierścienie na o-ringu lub o przekroju L. Należy dokonać pomiaru średnicy zewnętrznej wraz z elastomerem (gumką) delikatnie łapiąc. Zbyt mocne ściskanie może wprowadzić w błąd.

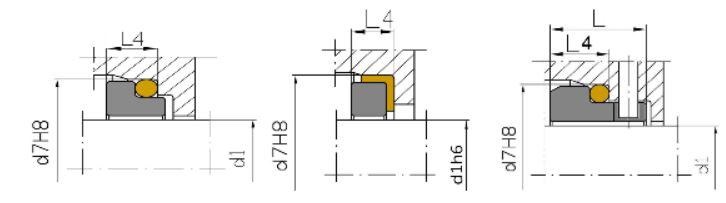

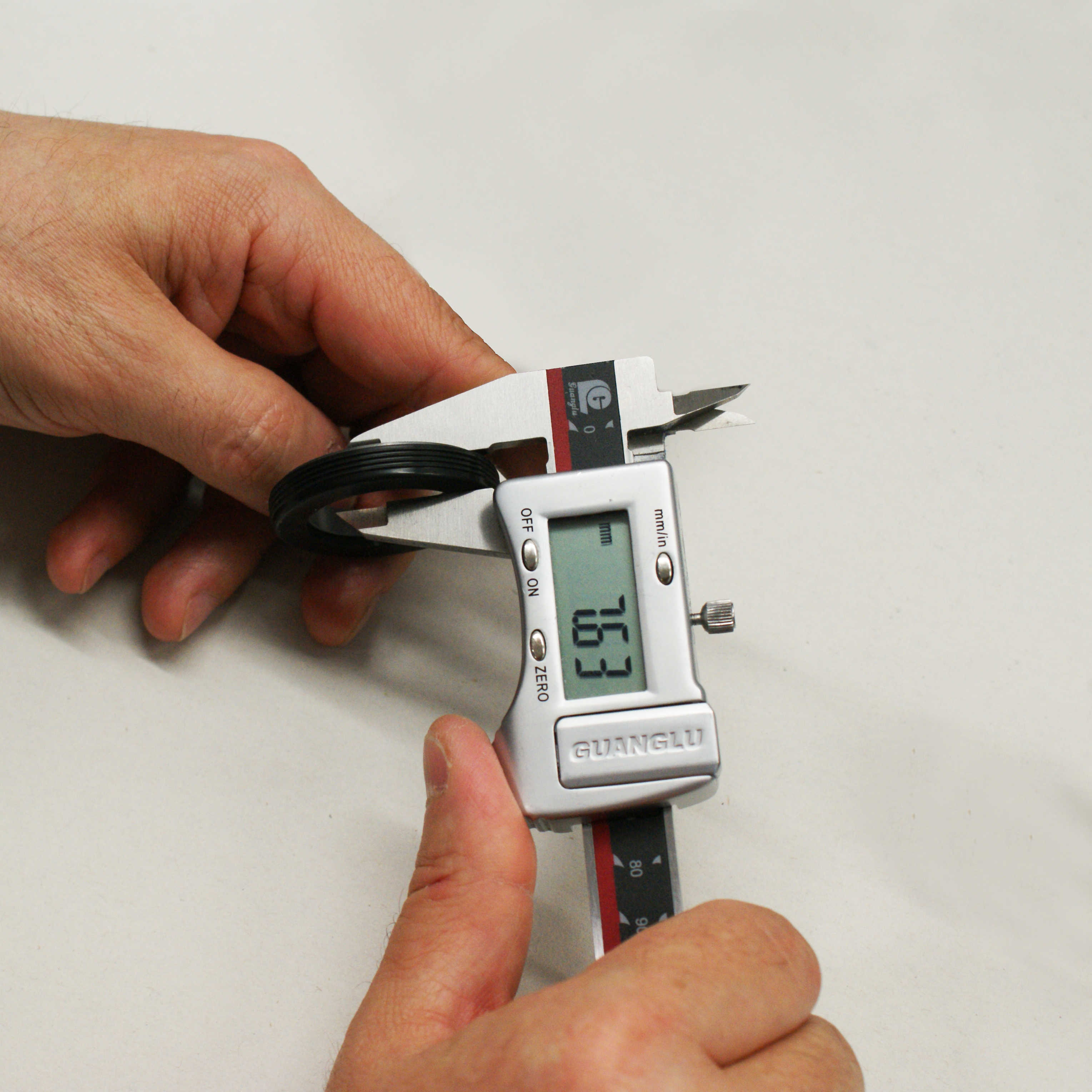

[ L4 ] Pomiar wysokości pierścienia stałego należy tak jak wcześniej wykonać delikatnie. Łapiemy cały pierścień wraz z elastomerem (gumką) i częścią ślizgową. W przypadku pierścieni na o-ringu należy wymiarować wysokość pierścienia wraz z o-ringiem do części ślizgowej. Należy także zwrócić uwagę na typ pierścienia stałego gdyż czasami występują bardzo zróżnicowane.

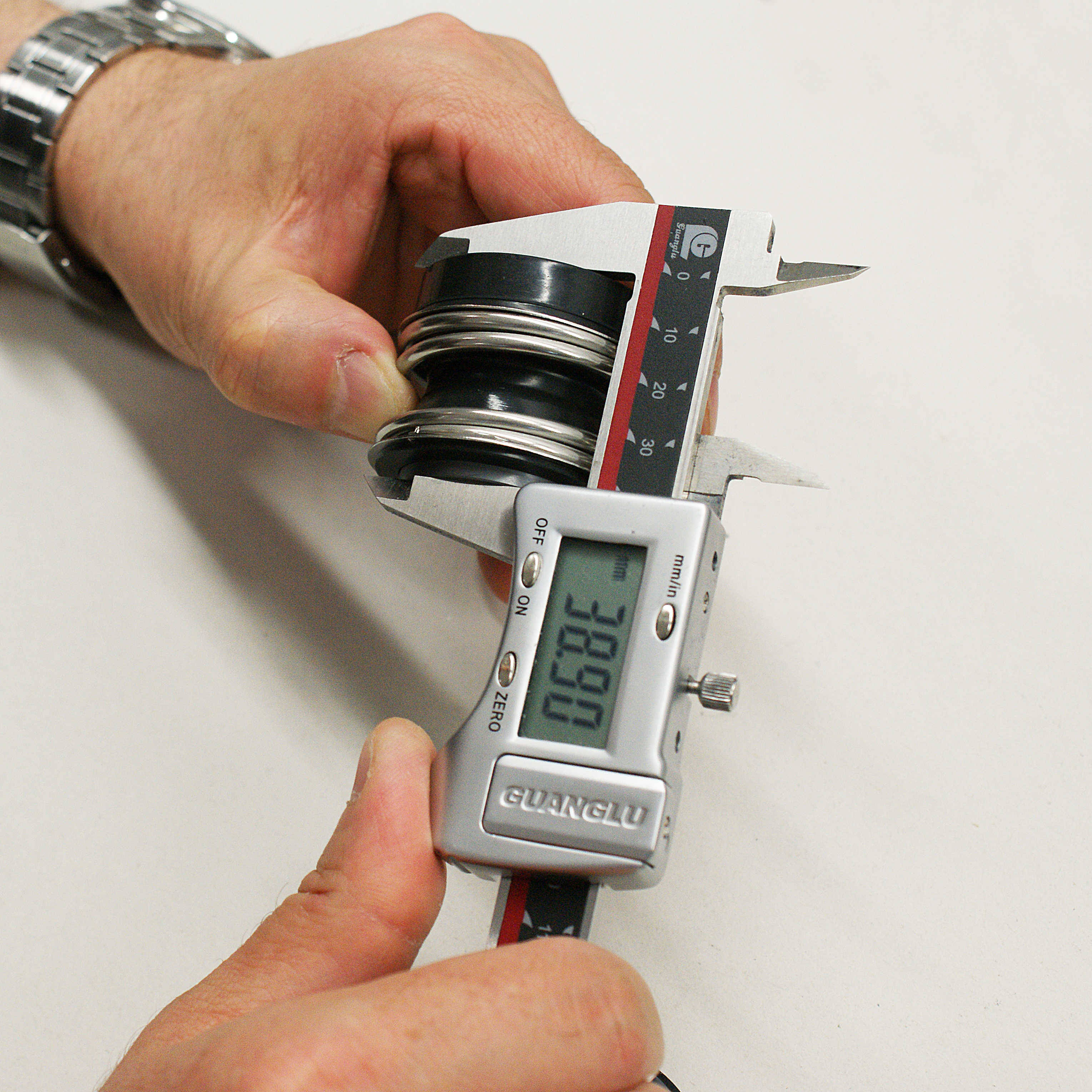

[ d3 ] Średnica zewnętrzna części ruchomej mierzona od tyłu uszczelnienia.























3. Określenie medium

Bardzo ważną sprawą jest medium tłoczone przez pompę czy mieszadło.

Trzeba określić w miarę dokładnie co pompa tłoczy i w jakiej temperaturze.

Przy indywidualnych uszczelnieniach przypisanych do poszczególnych pomp i mieszadeł OEM bardzo często wystarczy typ i numer urządzenia lub identyfikacja samego typu uszczelnienia, średnicy wałka i wskazanie tłoczonego medium.
